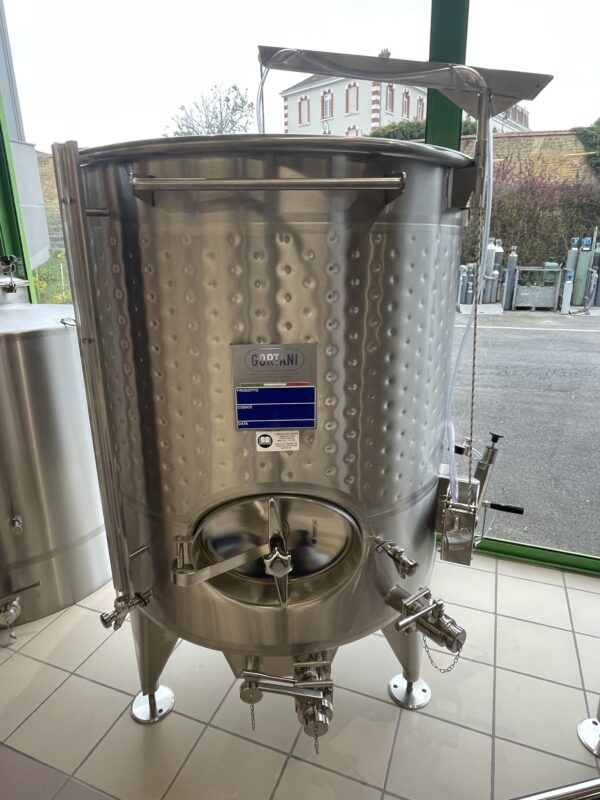

Cuve inox cylindrique chapeau flottant 10 HL inox 316

N°1 CUVE CHAPEAU FLOTTANT EN ACIER INOX 316 HL.10:
Capacité nominale: HL. 10
Capacité géométrique: HL. 12.23 environ (identifiée avec tableau d’étalonnage établi une fois terminée la cuve)
Dimensions:
Diamètre: 1150 mm
H. Virole: 1250 mm
H. Pieds: 400 + 100 mm
H. Totale: 2150 mm environ

CARACTÉRISTIQUES DE CONSTRUCTION
Matériau: Toutes les parties en contact avec le produit sont en inox AISI 316
Réservoir à axe vertical
Fond inférieur: Fond inférieur plat incliné 5%
Soutien avec pieds de support réglables
Soudures structurelles et componsants selon méthode T.I.G. en atmosphère protégée d’argon, avec machines automatiques à contrôle électronique

ÉQUIPEMENTS ET DESCRIPTION:
1. N° 1 Chapeau flottant en acier inox AISI 304 pour Ø1.150mm avec pompe en inox, manomètre, chambre à air, corde en nylon et vanne de soupape a double effet raccord 1″¼;
2. N° 1 Porte inférieure elliptique 440x320mm, en acier inox AISI 316, ouverture intérieure, Art.180, serrage avec poignée en inox, avec joint à emboîtement, hauteur chassis 80mm, positionné a 200mm du bas;
3. N° 1 Tirage au clair avec bride carrée 100×100, vanne à boule, en MACON DN40 avec bouchon inox;
4. N° 1 Vidange totale positionné sur le boîtard avec bride carrée 100×100, avec coude décanteur vanne papillon, en MACON DN40 avec bouchon inox;
5. N°1 Boitard en acier inox AISI 316 avec plan incliné et raccord MACON DN40 avec bouchon;
6. N° 1 regle au niveau graduè en Inox sans retour avec robinet sur flange ovale ;
7. N° 1 Robinet dégustateur à tampon en acier inox, avec flange ovale;
8. N° 1 Ceinture de refroidissement H. 720mm NON ISOLÉE appliquée à la cuve realisée avec un circuit à passage forcé, testé à 10 atm, pour une pression de travail maximale de 2 atm;
9. N° 1 Paire de raccords 1″ pour permettre l’entrée et la sortie du liquide de refroidissement, positionnèes à 45° DROITE à l’arrière du réservoir;
10. N° 1 Plaque porte-documents en acier inox avec logo Gortani découpée au laser, A4;
11. N° 1 Treuil pour levage chapeau flottant;
12. N° 1 Doigt de gant renforcé pour sonde de température, L=200mm;
13. N° 1 Appui-échelle Modèle Gortani;
14. N° 3 Pieds réglables M24;
15. N° 2 Crochets de levage;

Finition intérieure: Polie BA;
Finition extérieure: Brossée;

TARIF : 5 350 € HT
